Produktbeschreibung

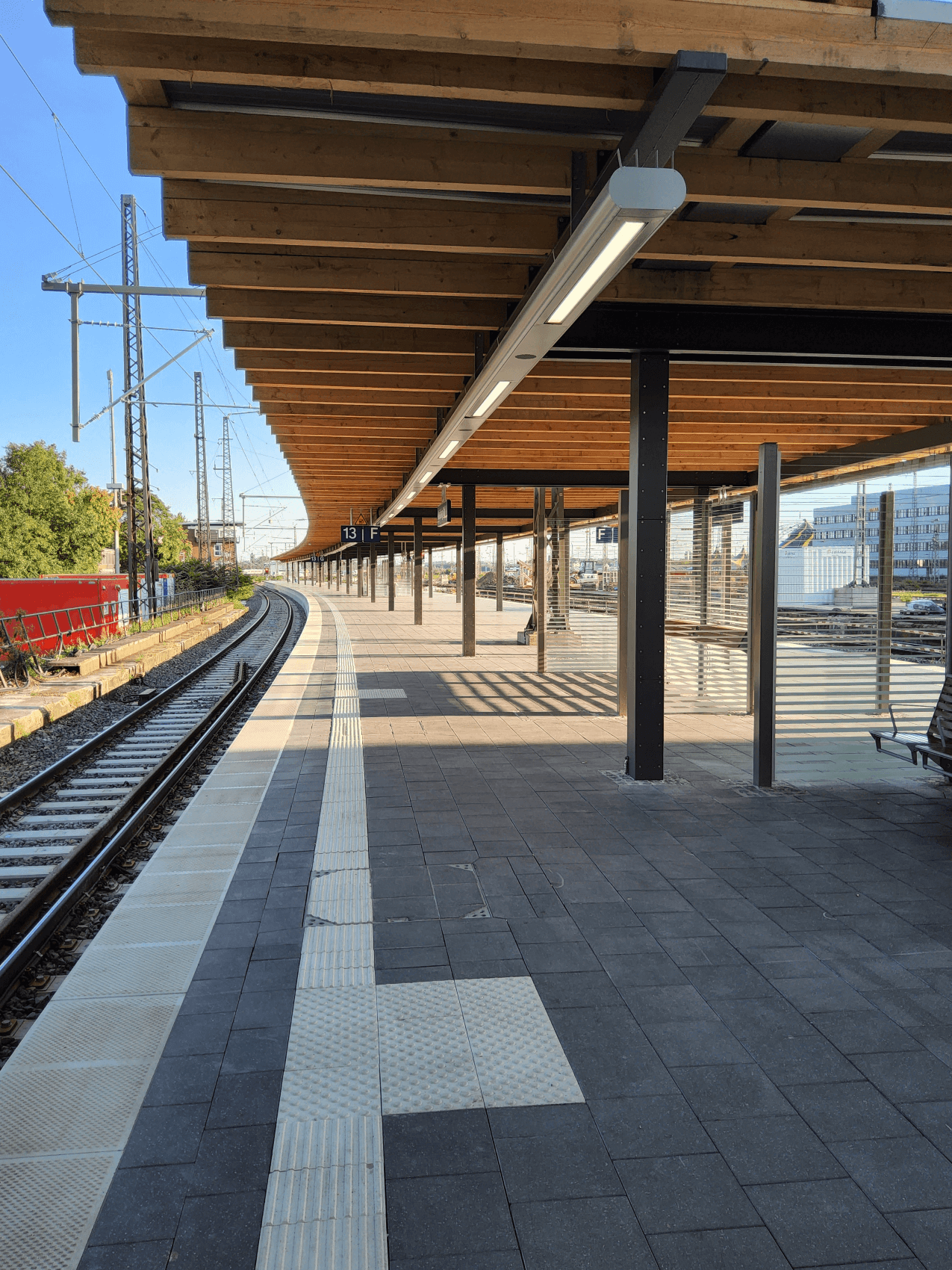

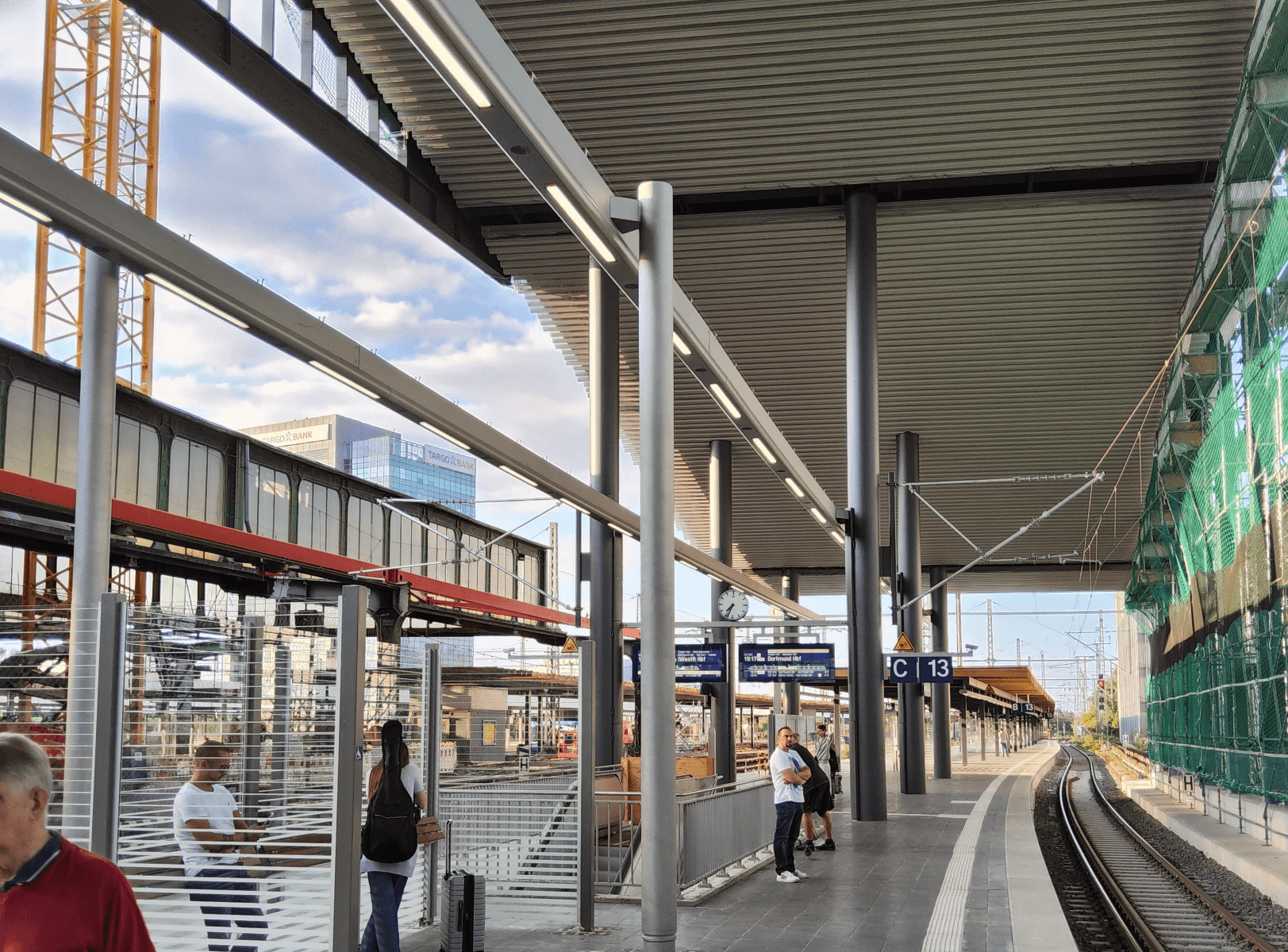

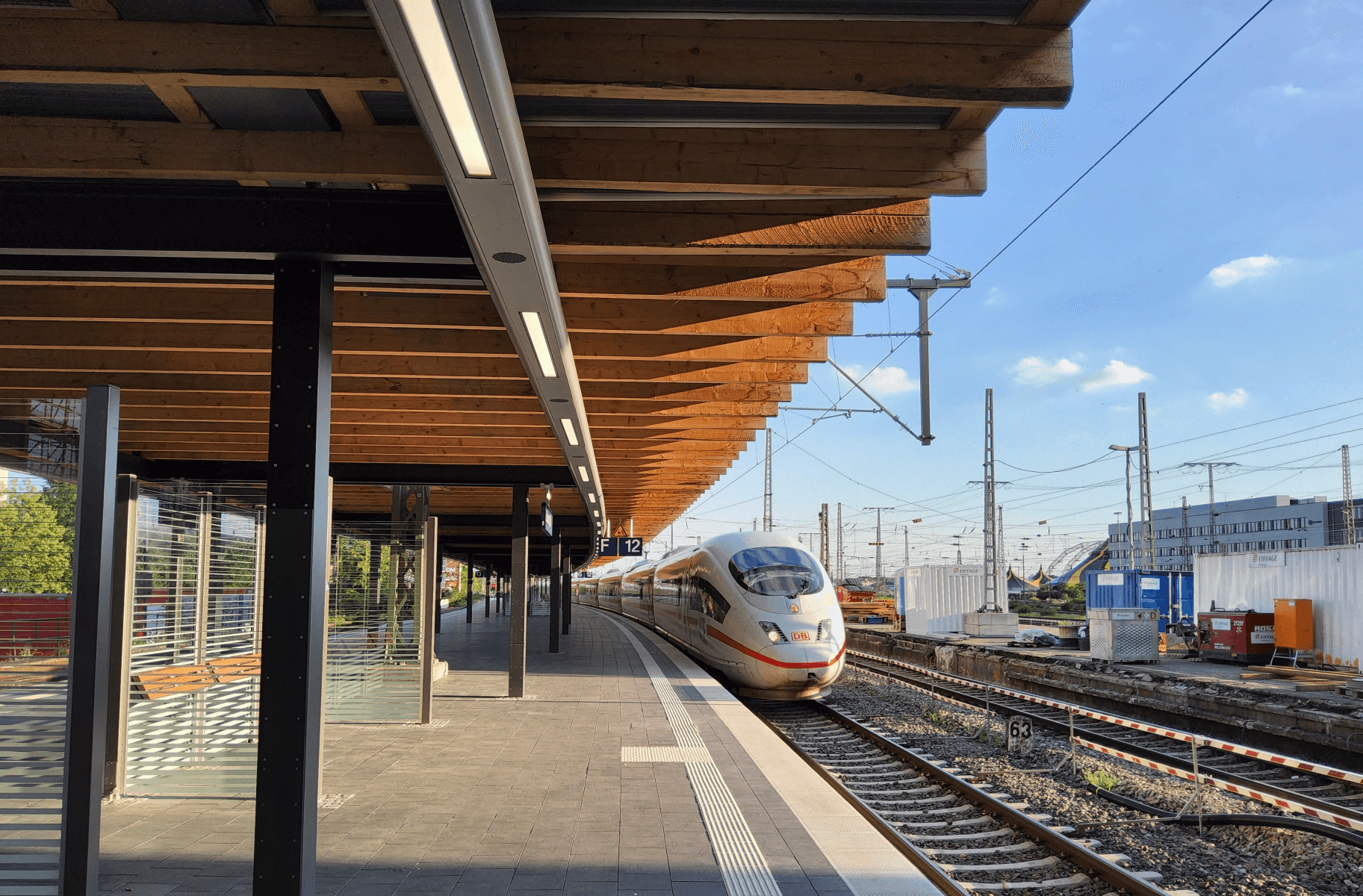

DPB 100 ist speziell für die Anwendung und Anforderungen auf Bahnsteigen von Personenbahnhöfen entwickelt worden. Sie bietet eine mittelschlagfeste, vandalismus- und insbesondere dauerhaft wetterresistente Beleuchtung mit der Möglichkeit zur Aufbaumontage, oder zur Integration in Medienträgersysteme und/oder Einbau in Bahnsteigüberdachungen.
Eine einfache Montage ist ohne Öffnen der Leuchte vorgesehen, dies ermöglicht eine zügige Montage. Reversible Geräteträger sind die Basis für zukünftige Technologieupdates. Wir bieten seit Jahrzehnten passende Retrofits für unsere Produkte an.

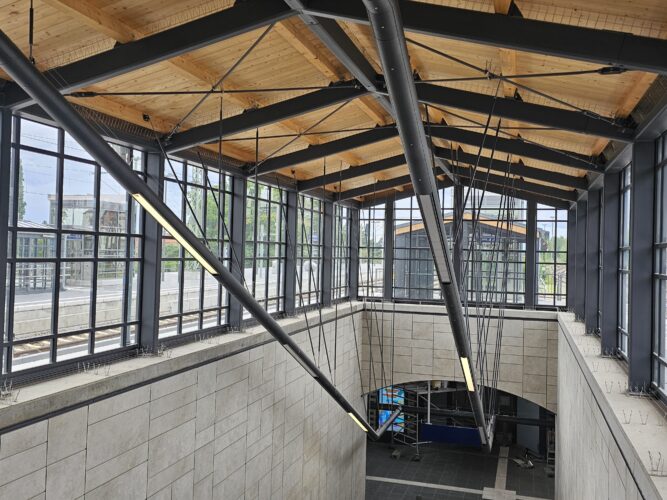

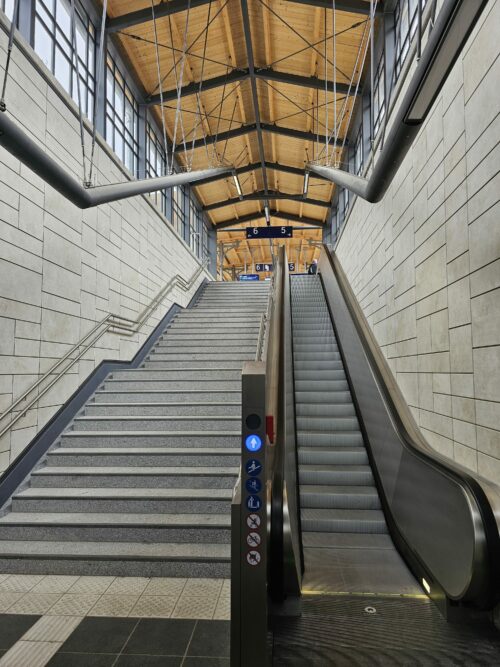

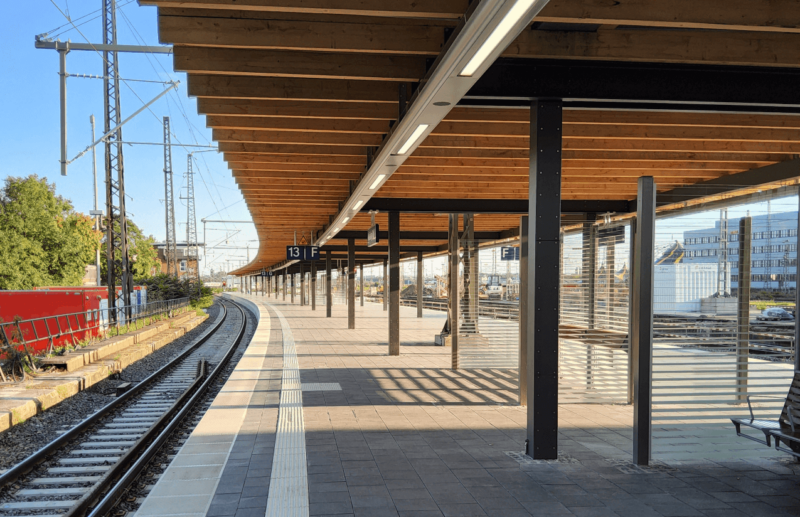

Diese Leuchten eignen sich besonders für: Integration in Standard-Bahnsteigdachsysteme sowie Medienkanalsysteme auf Bahnsteigen, Bahnhöfen, Busbahnhöfen, Eingangsbereiche, Personenbahnhöfe, Verteilerebenen und Vordächer.

Ausführung gemäß Anforderungen f. Leuchtenauswahlliste:

  • integrierter Überspannungsschutz (10 kV)
  • Fallsicherungen
  • Innensechskantschrauben
  • -25 °C bis +45 °C Umgebungstemperatur

Besonderheit: Die Leuchte entspricht den Anforderungen an Leuchten für Notbeleuchtungen nach EN 60598-2-22.

Weitere Details

IK10 (20 Joule)
IP66
Gehäuse: stranggepresstes Aluminium, extrem korrosionsbeständig
Farbe: titan
Diffusor: Polycarbonatdiffusor (klar) mit Filmbeschichtung prismatisch, symmetrisch oder asymmetrisch
Geräteträger: austauschbar

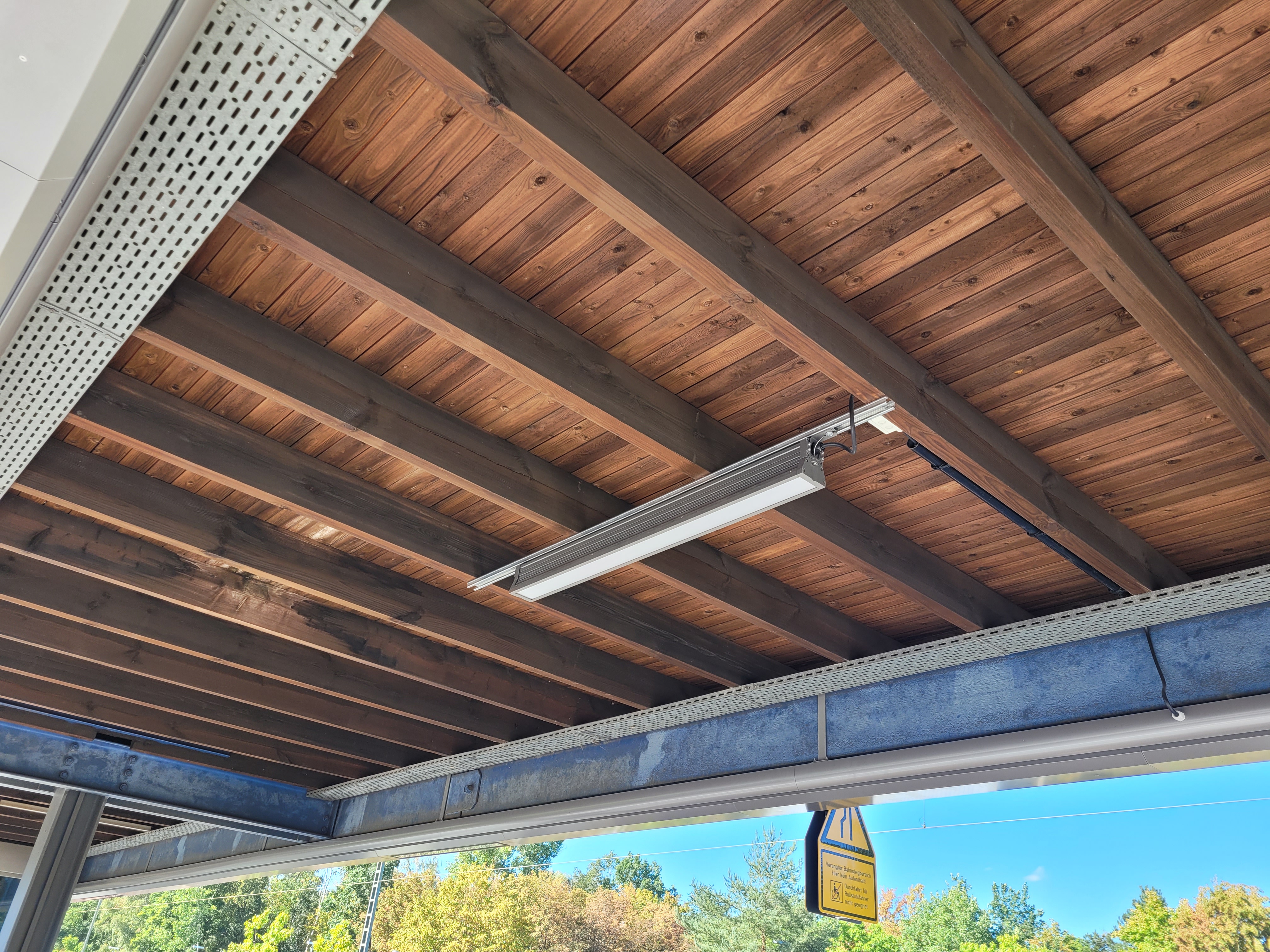

Montage: Anbau- / Einbaumontage oder Integration in passendes Medienträgerprofil
Kabeleinführung: seitlich, Durchverdrahtung optional
DB-Ausführung – Gem. DB InfraGO AG Listung: B 04.20.051

Technische Daten

DPB 100 Bahnsteigleuchte Leuchtenlichtstrom (lm) Leistung (W) Lichtausbeute (lm/W) Farbtemperatur (K)

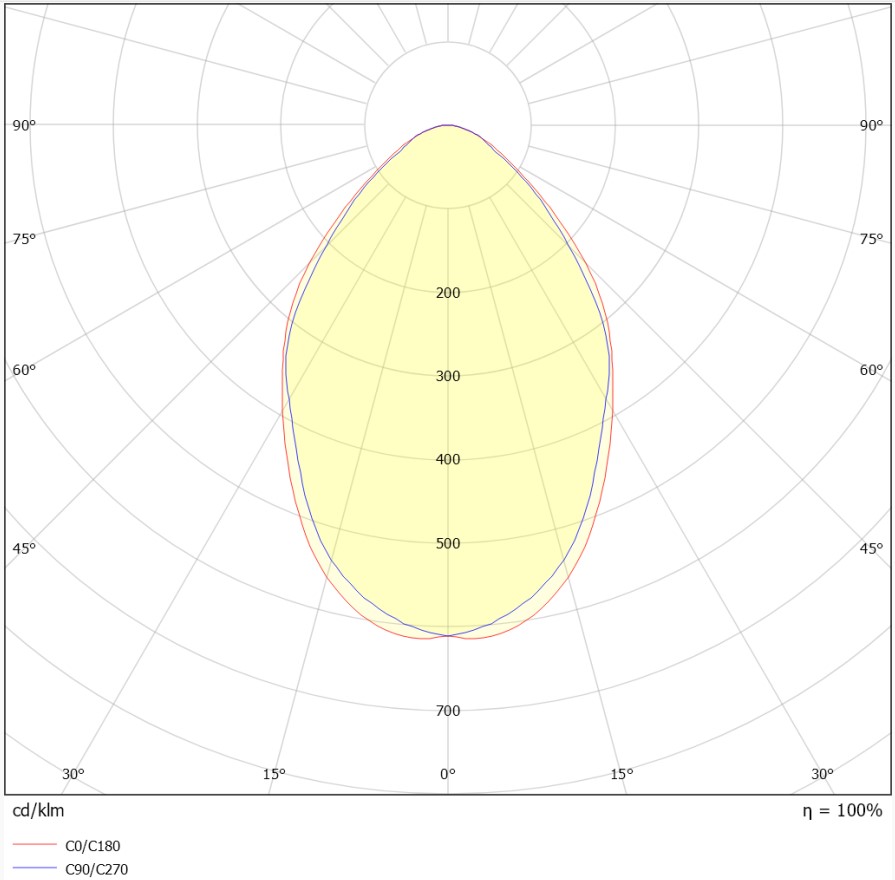

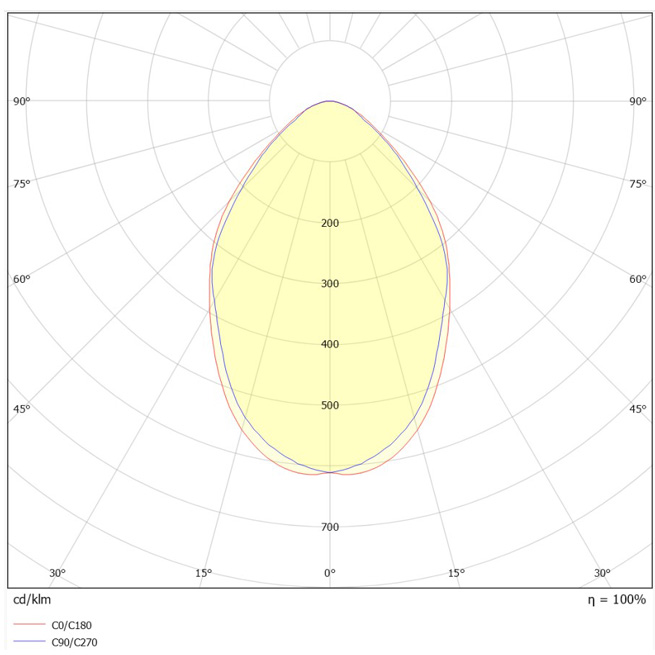

Symmetrisch
GDB1-G1-4-2900N-MT-CC 2820 29.3 96 4000
CRI Lebensdauer Treiber (bis zu h) High Temp (°C) LED-Lichtstromerhalt
CRI>80 100.000 45 L₇₀B₁₀>110,000h
Gewicht (kg) LED-Energieeffizienzklasse Abmessungen

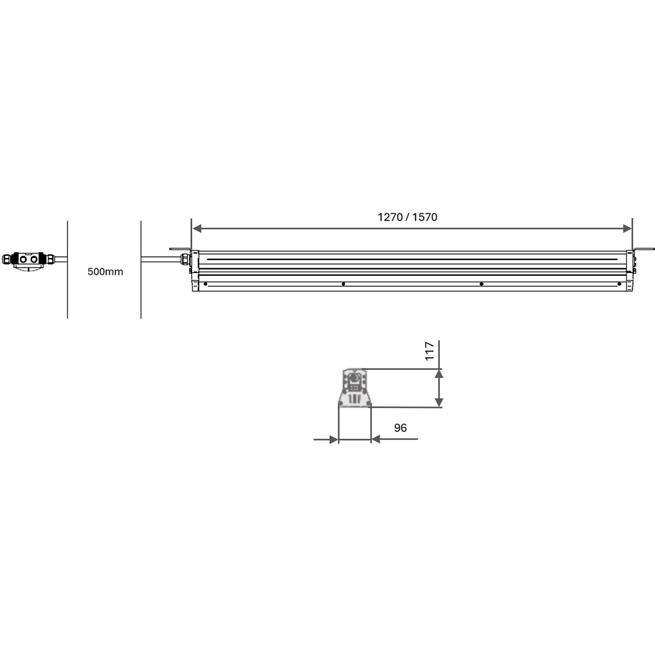

9 C 96mm x 117mm
GDB1-G1-5-3600N-MT-CC 3510 34.6 102 4000
CRI Lebensdauer Treiber (bis zu h) High Temp (°C) LED-Lichtstromerhalt
CRI>80 100.000 45 L₇₀B₁₀>110,000h
Gewicht (kg) LED-Energieeffizienzklasse Abmessungen
11 C 96mm x 117mm

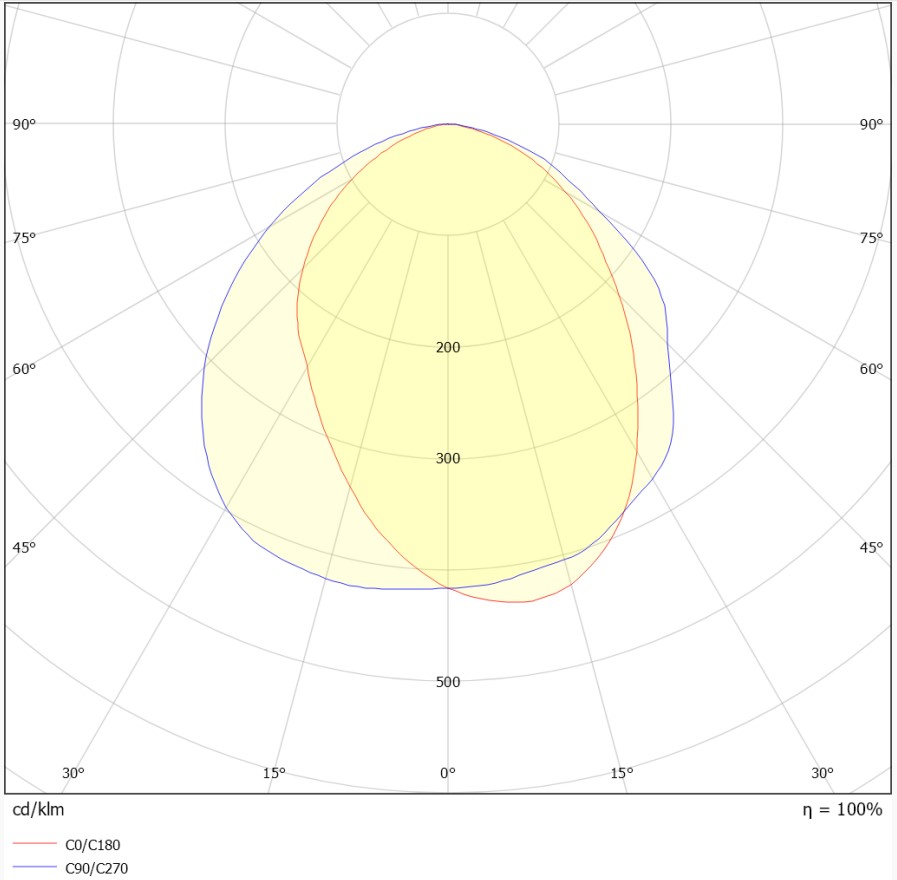

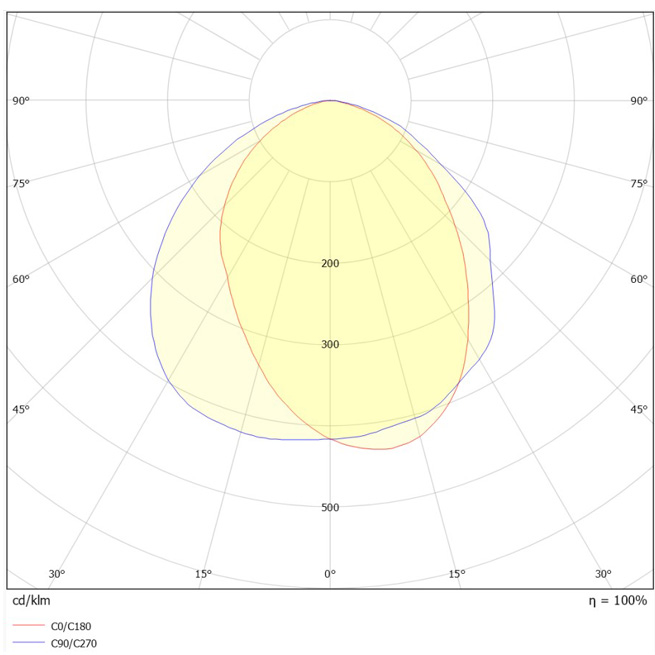

Asymmetrisch
GDB1-G1-4-2900NA-MT-CC 2940 29.3 100 4000
CRI Lebensdauer Treiber (bis zu h) High Temp (°C) LED-Lichtstromerhalt
CRI>80 100.000 45 L₇₀B₁₀>110,000h
Gewicht (kg) LED-Energieeffizienzklasse Abmessungen
9 C 96mm x 117mm
GDB1-G1-5-3600NA-MT-CC 3550 34.6 103 4000
CRI Lebensdauer Treiber (bis zu h) High Temp (°C) LED-Lichtstromerhalt
CRI>80 100.000 45 L₇₀B₁₀>110,000h
Gewicht (kg) LED-Energieeffizienzklasse Abmessungen
11 C 96mm x 117mm

Optionen

weiß matt -MW
titan -MT
Ausführung Notlicht f. CEAG/Eaton-Baustein V-CG-S 4-400 W (f. Zentralbatteriesysteme) -EC
DALI-2 Dimming/Monitoring -DA
Leuchte Start (mit 2 x Anschlussdose und 3-Ph.-Durchverdrahtung) -LE

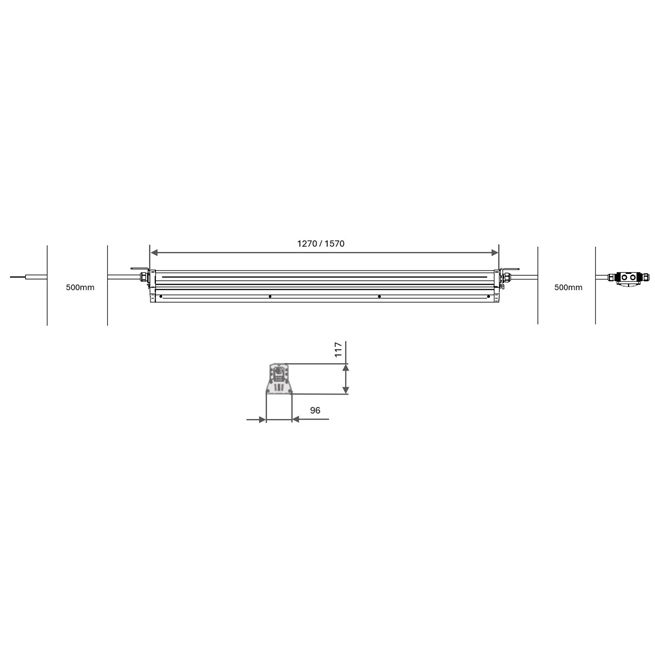

Leuchte Mitte (mit 2 x Anschlussdose und 3-Ph.-Durchverdrahtung) -LM

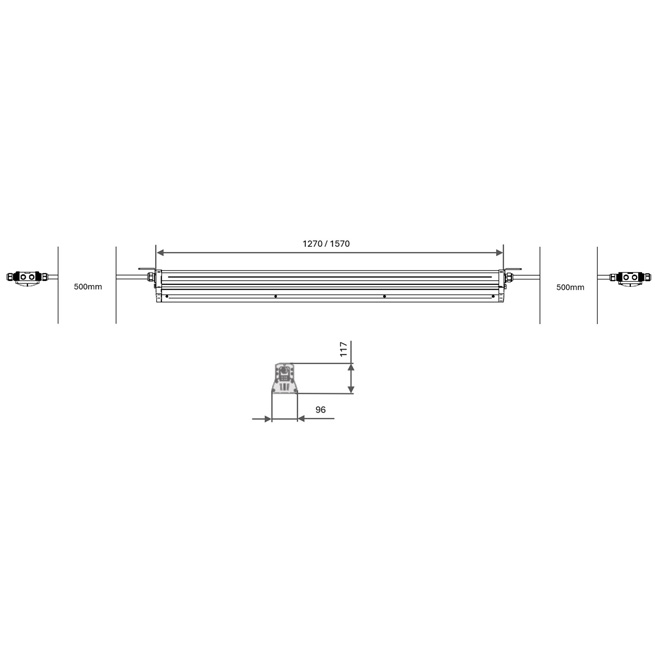

Leuchte Start (mit 2 x Anschlussdose und 3-Ph.-Durchverdrahtung) -LS
DALI-2 System -DA

• Für Farboptionen ersetzen Sie bitte -MT mit dem erforderlichen Farbcode.
• DB InfraGO AG Listung: B 04.20.051.
• Für Ausführung ohne Überspannungsschutz und Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CA.
• Für Ausführung mit Überspannungsschutz und Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CB.
• Für Ausführung mit Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CD.
• Entfall des Überspannungsschutzes. Der Überwachungsbaustein ist i.d.R. beizustellen.
• -DA nicht in Kombination mit Durchverdrahtung möglich.
• Für Justierbare Wand-/Deckenhalterung, -GDB1-BRK-01.

;
