Quadrant
IP54
IK14 (100J)
Kompakt/Rund
SKI
Anbau
Einbau
Bahn und Beförderung
Haft und Gewahrsam
Psychiatrie und Maßregelvollzug
Stadt und Gemeinde

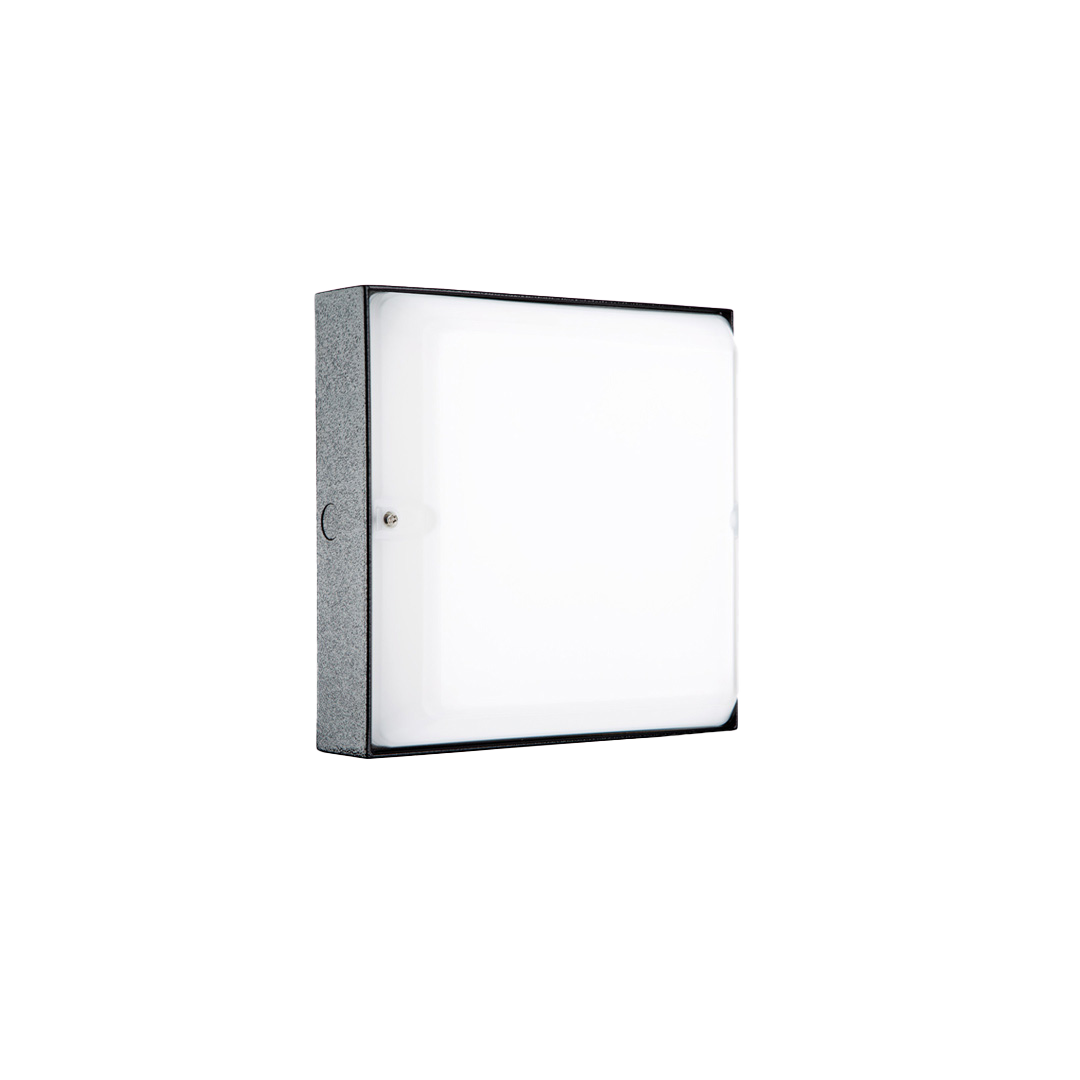

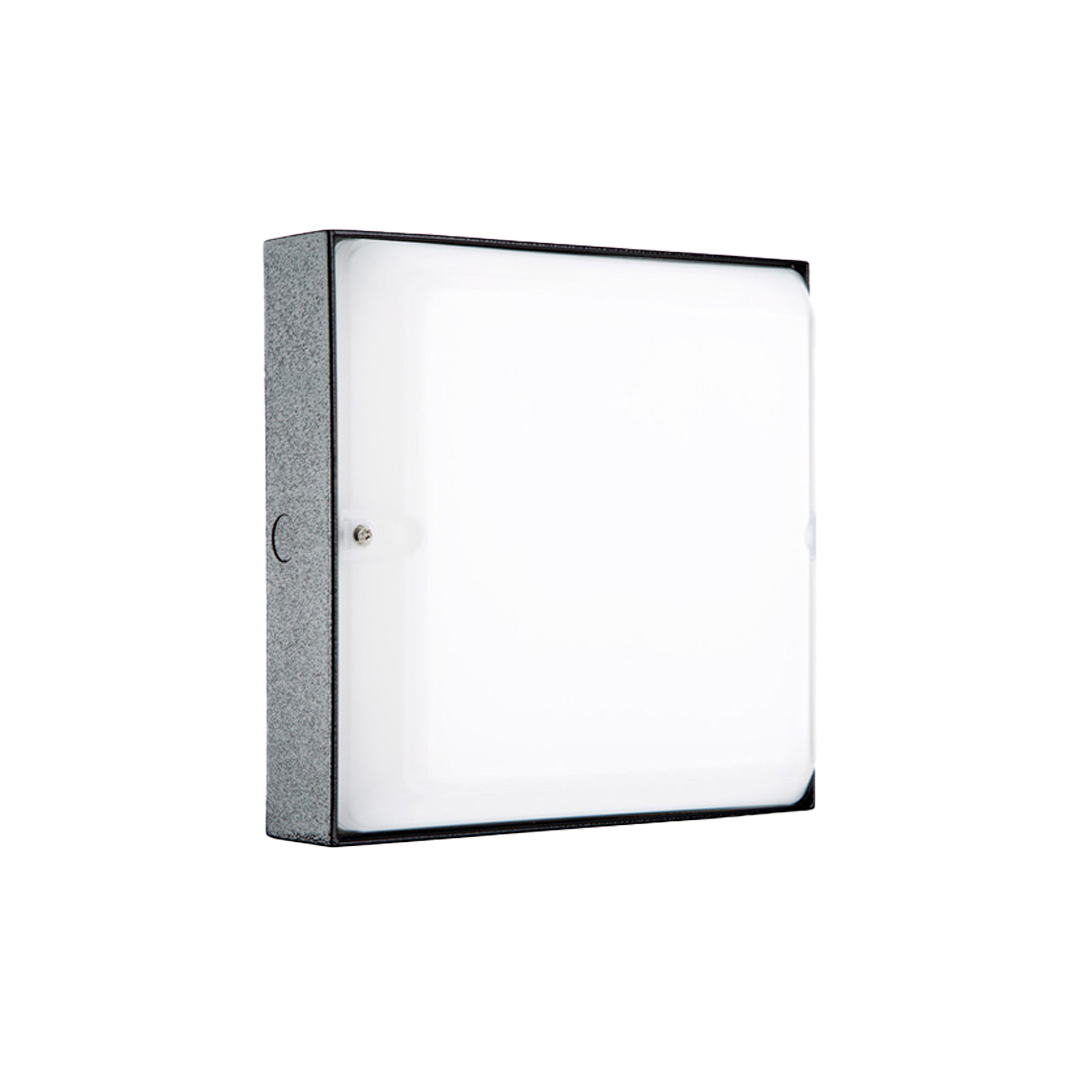

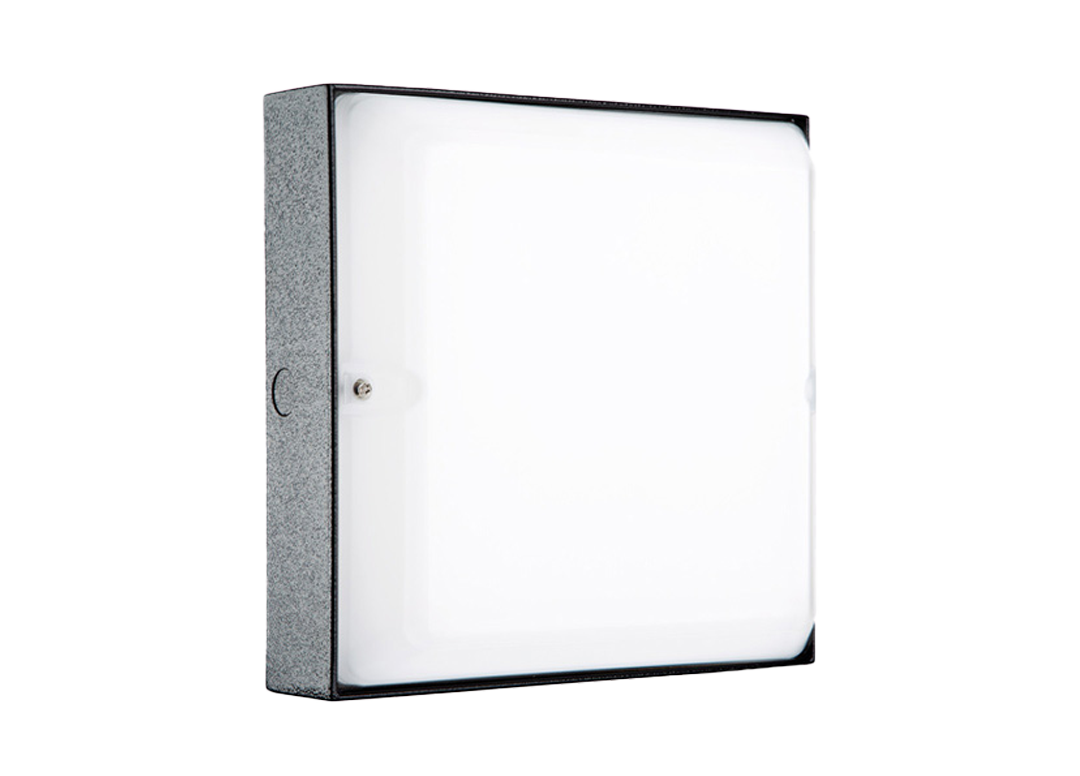

Quadrant ist eine dekorative Kompaktleuchte für die Wand- oder Deckenmontage im Innen- und Außenbereich.
Standardfarben
weiß strukturiert
schwarz strukturiert
titan
Produktbeschreibung
Quadratisch und kompakt: Quadrant ist eine dekorative, vandalismussichere und eingriffsgeschützte Kompaktleuchte mit flexiblen Einsatz- und Kombinationsmöglichkeiten. Sie fügt sich optisch angenehm unauffällig in Fassaden ein, verfügt über eine sehr hohe Lichtausbeute und ist resistent gegen zufälligen sowie vorsätzlichen Vandalismus. Mit ihrer kompakten Form eignet sich Quadrant für ein breites Anwendungsspektrum im Innen- und Außenbereich. Quadrant besteht aus einem verzinktem Stahl. Dieses ist mit einem Grundanstrich und einer chemisch beständigen, kratzfesten Polyester-Strukturlackierung versehen. Das ist mit einer speziellen Polymer-Grundbeschichtung vorbehandelt und anschließend mit einem witterungs- und abriebbeständigen Polyesterstrukturlack versehen. Der Lichtdiffusor aus UV-stabilisiertem Polycarbonat ist mit Spezialschrauben gegen unbefugte Eingriffe gesichert. Die für die Wand- und Deckenmontage geeignete, sehr schlagfeste, witterungsbeständige und eingriffsgeschützte Kompaktleuchte ist für den Einsatz im Bereich Stadt & Gemeinde optimiert.

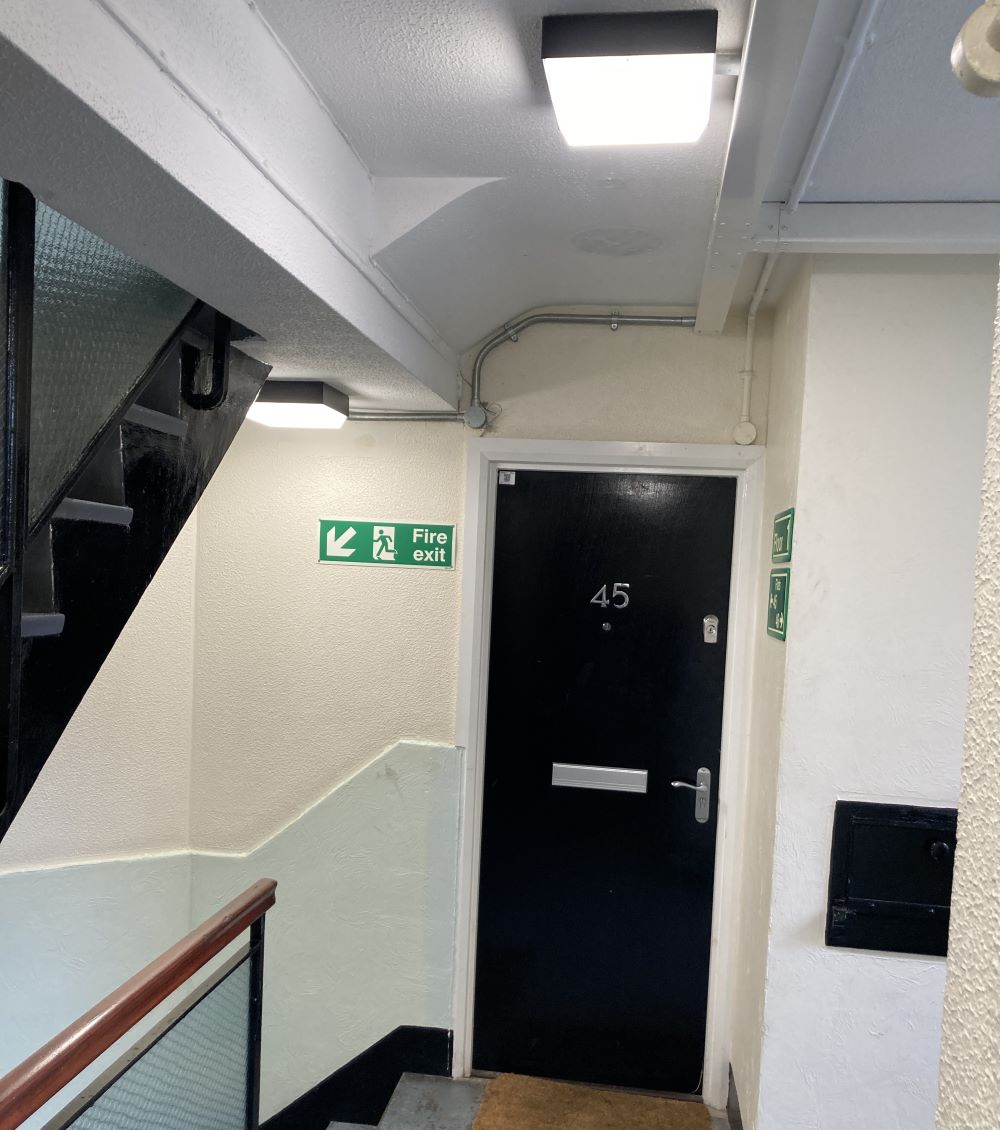

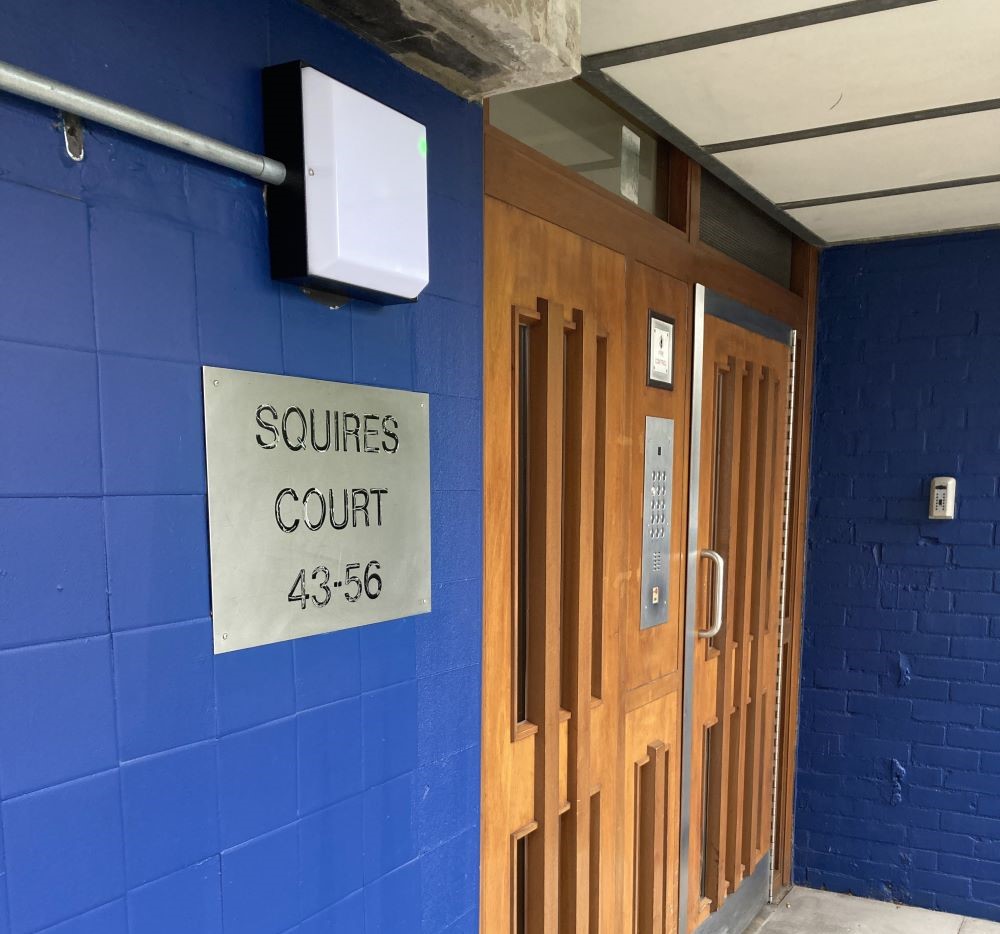

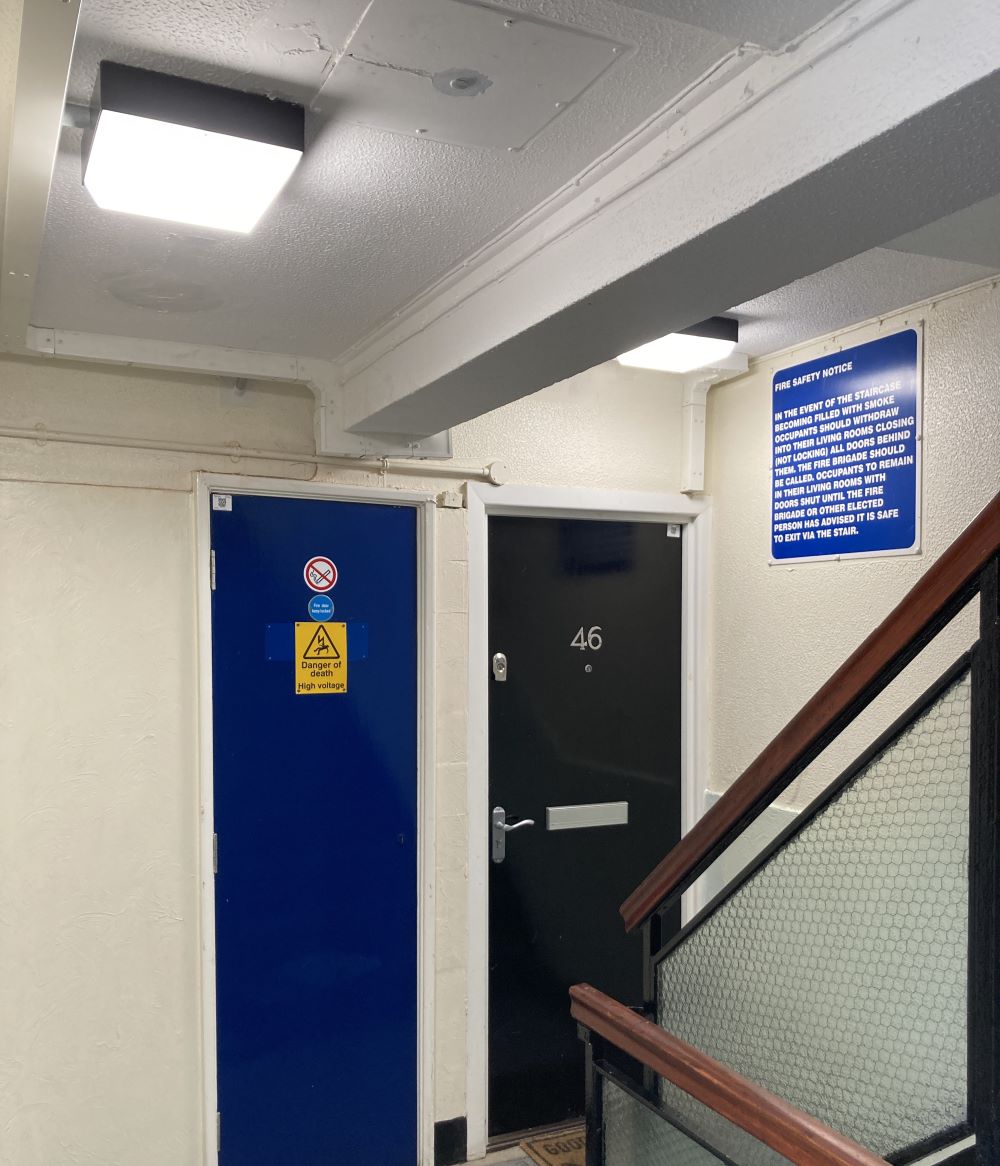

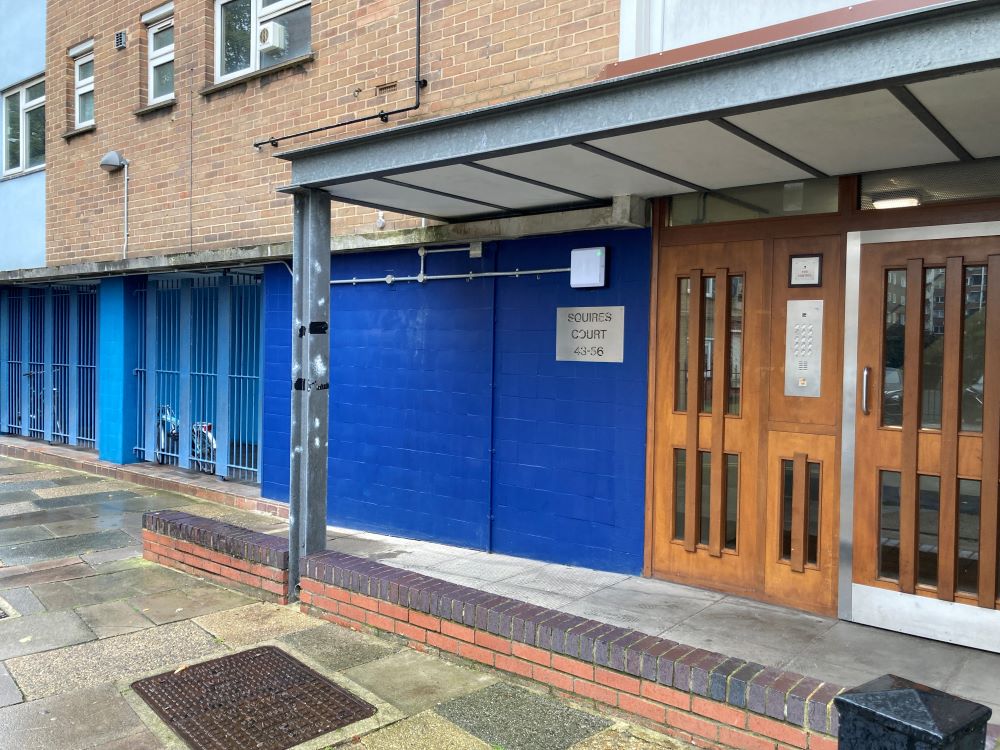

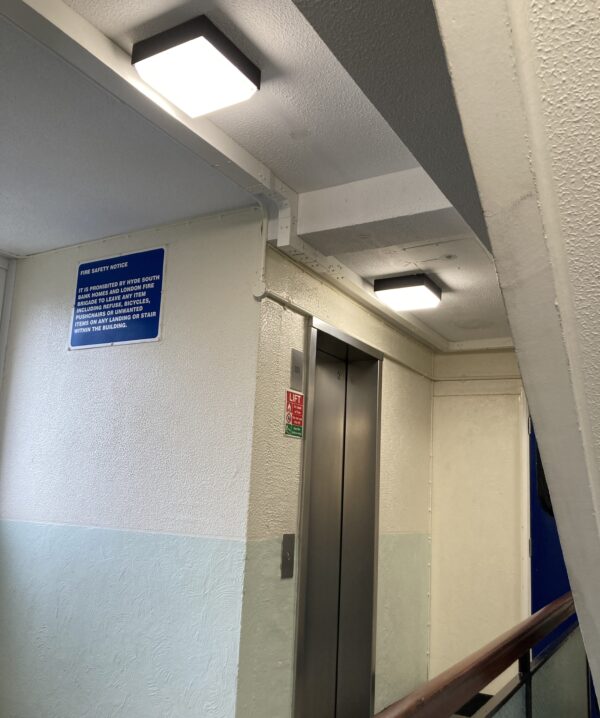

Diese Leuchten eignen sich besonders für: Aufnahmeeinrichtungen, Gewerbekomplexe, sozialer Wohnungsbau, Wohnkomplexe, Parks und Gartenanlagen, Passagen, Treppenhäuser, Schulen und Schulhöfe, öffentliche Anlagen und Einrichtungen.
Weitere Details
IK14 (100J) Mehr erfahren.
IP54 Mehr erfahren.
Gehäuse: Gehäuse aus verzinktem Stahl, extrem korrosionsbeständig
Farbe: schwarz strukturiert – weitere Farboptionen.
Diffusor: Polycarbonat, sehr schlagfest
Geräteträger: austauschbar
Montage: Wand- / Deckenmontage
Kabeleinführung: rückseitig, seitlich
Technische Daten
Quadrant | Leuchtenlichtstrom (lm) | Leistung (W) | Lichtausbeute (lm/W) | Farbtemperatur (K) |
---|---|---|---|---|
L254mm | ||||
GDQ-800N-X-TB | 759 | 6.9 | 110 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 417 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||

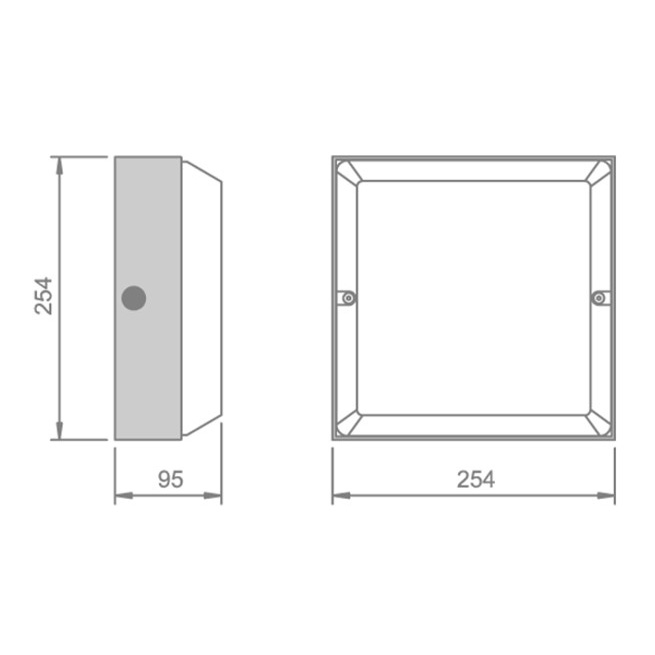

1.5 | D | 254mm x 254mm x 95mm | ||
GDQ-1100N-X-TB | 1290 | 11.1 | 116 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 417 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
1.5 | D | 254mm x 254mm x 95mm | ||
GDQ-1400N-X-TB | 1703 | 16.1 | 106 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 417 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
1.5 | D | 254mm x 254mm x 95mm | ||
GDQ-1900N-X-TB | 2348 | 23.3 | 101 | 4000 |
CRI | Lebensdauer Treiber (bis zu h) | LED-Lichtstromerhalt | Lichtstrom Notlicht (lm) | |
CRI>80 | 100.000 | L₇₀B₁₀>110,000h | 417 | |
Gewicht (kg) | LED-Energieeffizienzklasse | Abmessungen | ||
1.5 | D | 254mm x 254mm x 95mm |
Optionen
Beschichtung für seewassernahe Bereiche (Zone 2) | -Z2 |
Bewegungsmelder integriert, Intelligent (Basic) | -M5 |
Dämmerungsschalter | -PC |
Bewegungsmelder integriert, Intelligent (Advanced) | -M7 |
Bewegungsmelder integriert, Advanced | -M2 |
Bewegungsmelder integriert, Basic | -M1 |

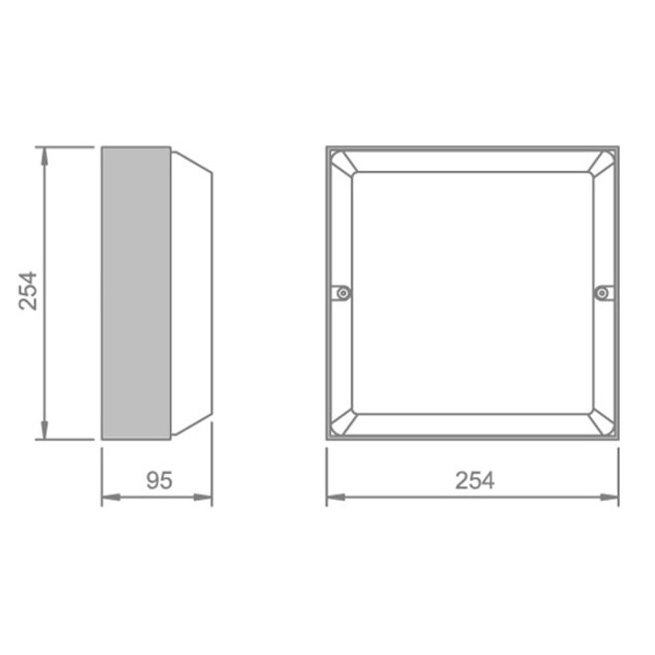

Gehäuseseiten geschlossen (ohne Vorprägung) | -BE |

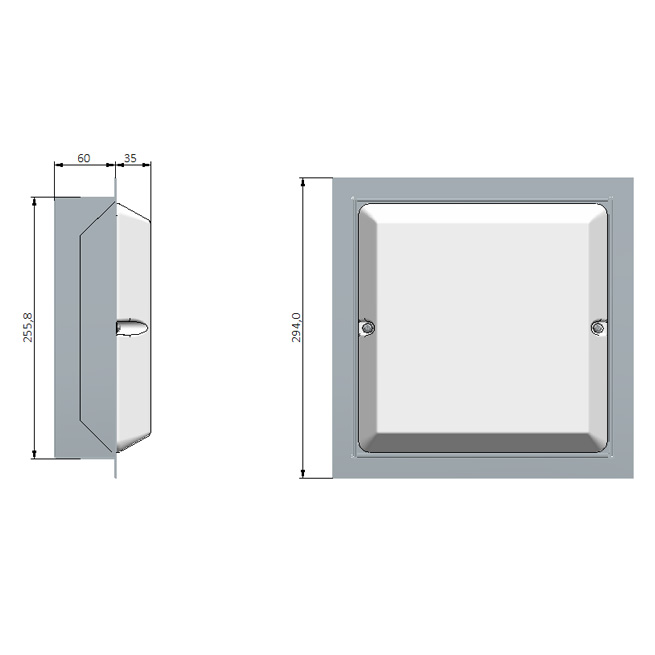

Halbeinbauvariante | -SR |
Erhöhte IP-Schutzart (Alu-Druckgussgehäuse) | -IP |
SwitchDIM | -DI |
DALI-2 Dimming/Monitoring | -DA |
3h-Notlichtbatterie, Bereitschaftsschaltung | -NE |
3h-Notlichtbatterie, Dauerschaltung | -E3 |
Zentralbatterie, 110V | -EV |
DALI inkl. 3h-Notlichtbatterie | -EK |
240V Wechselrelais | -ER |
3h-Notlichtbatterie, Dauerschaltung, Selbsttest | -ES |
DALI inkl. 3h-Notlichtbatterie, Dauerschaltung | -ED |
3h-Notlichtbatterie, (LiFePO4-Akku), Dauerschaltung, 5 Jahre Garantie | -EL |
weiß strukturiert | -TW |
schwarz strukturiert | -TB |
titan | -MT |
CorridorFUNCTION | -CF |
• Für Farboptionen ersetzen Sie bitte -TB mit dem erforderlichen Farbcode.
• -CF nur in Kombination mit -M1 oder -M2, oder externem Präsenzmelder (bauseits).
• -DA / -DI und -M1 / -M2 können nicht kombiniert werden.
• -M5 option nur für die 1400 und 1900lm Versionen.
• -M7 option nur für die 1400 und 1900lm Versionen.
• Fernbedienung für Intelligenz MWS -M5 or -M7, Bestellcode: HRC-11.
