Produktbeschreibung

Stromma DB SKII ist ein Beleuchtungssystem mit der Möglichkeit zur Lichtbandanordnung ohne störende Unterbrechungen zwischen einzelnen Leuchten. Stromma DB SKII eignet sich ideal für unterirdische Personenverkehrsanlagen und überdachte Bahnsteige. Als modulares Baukastenprinzip ermöglicht Stromma DB SKII den anwendungsoptimierten Einsatz für lineare Produkt- und Raumkonstellationen – von der Einzelleuchte bis hin zu einer Lichtlinie.
Stromma DB SKII ist für alle linearen Lichtanwendungen geeignet, da sie als Einbau-, Aufbau- oder Pendelleuchte verwendet werden kann. Sie ist als Low-, Medium- und High-Output-Version verfügbar.
DB-Ausführung – Gemäß DB InfraGO AG Listungsblatt-Nr.: B 04.20.052.
  • integrierter Überspannungsschutz (10 kV)
  • Fallsicherungen
  • Innensechskantschrauben
  • DALI-dimmbar optional
  • Einzelmontage, Bandanordnung

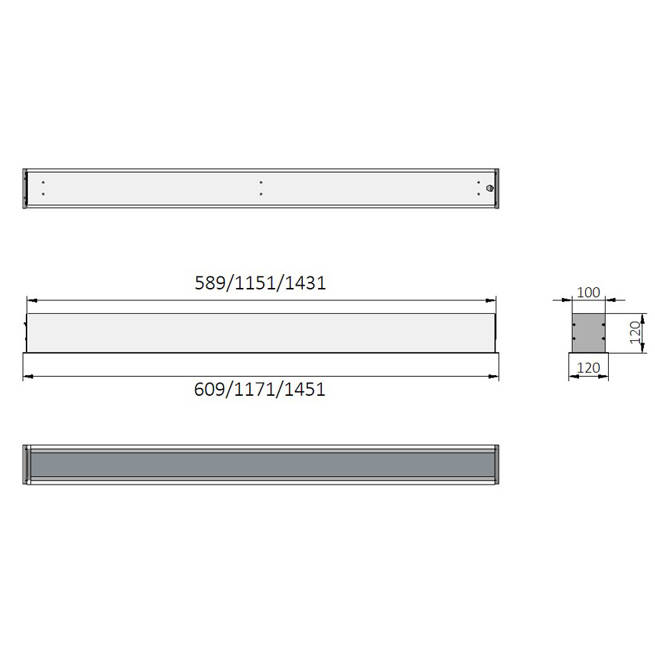

Für durchgängige Linear-Anordnung. Einzelleuchte bzw. modulares Lichtband können auch in Wand- oder Deckenaussparung installiert werden. Not-/Sicherheitsbeleuchtung: Geeignet für Zentralbatterieanlagen.
Diese Leuchten eignen sich besonders für:

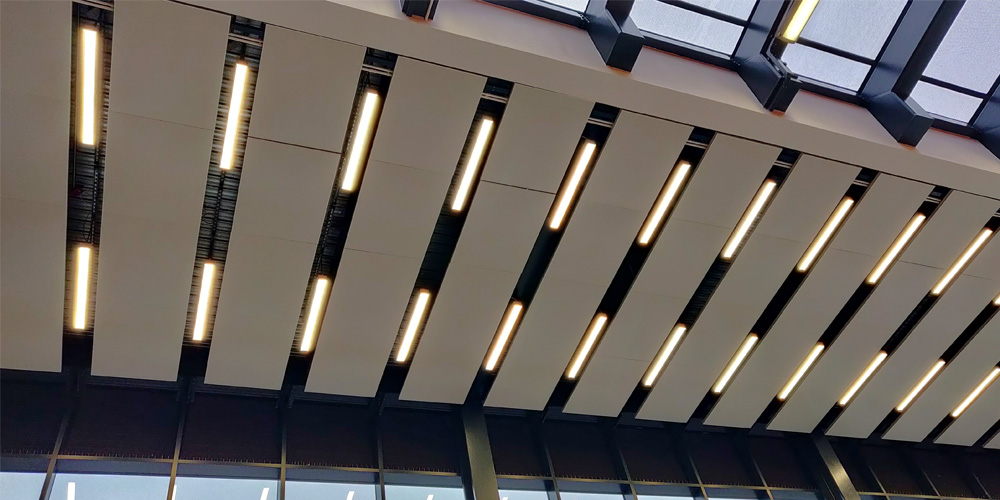

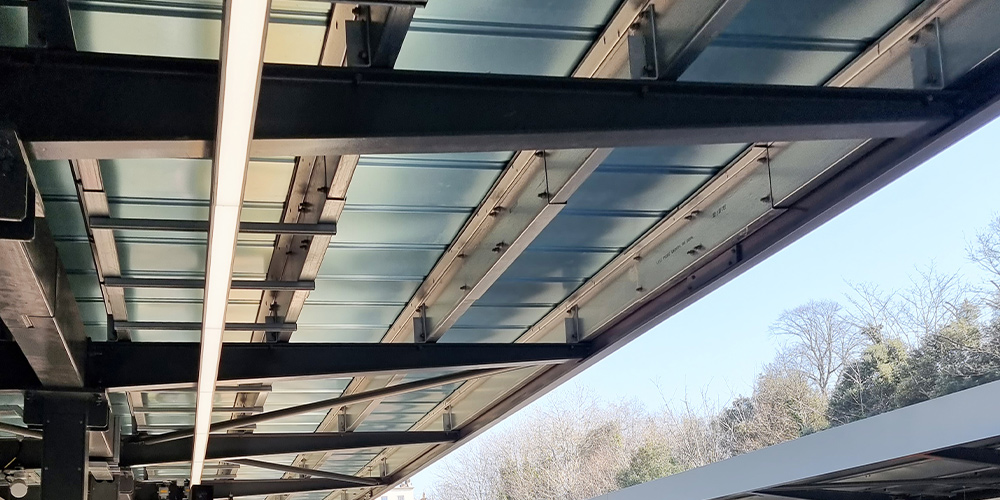

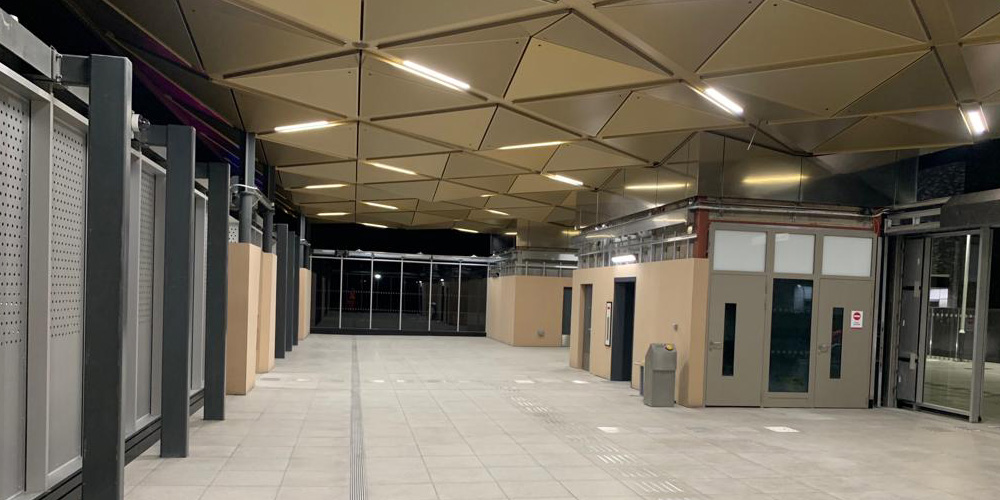

Bahnsteige, uPvA, Bahnhöfe, Busbahnhöfe, Bahnhofshallen, Haltestellen, Unterführungen, Tunnel, Personenverkehrsanlagen, Ein- und Ausgangsbereiche, Treppenaufgänge und -häuser.

Weitere Details

IK14 (100 Joule)
IP65
Gehäuse: stranggepresstes Aluminium, extrem korrosionsbeständig
Farbe: titan matt
Diffusor: Polycarbonat, sehr schlagfest
Montage: Wand- / Decken- / Pendel- / Einbau- / Einzelleuchten- oder Lichtbandmontage
Kabeleinführung: rückseitig
DB-Ausführung – Gemäß DB InfraGO AG Listungsblatt-Nr.: B 04.20.052.

Technische Daten

Stromma SKII DB Bahnsteigleuchte Leuchtenlichtstrom (lm) Leistung (W) Lichtausbeute (lm/W) Farbtemperatur (K)

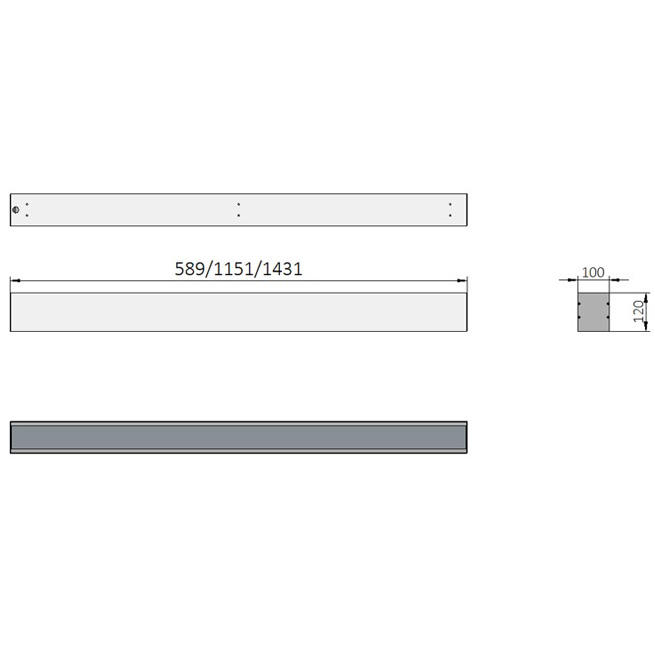

L589mm
GSTR-G2-2-L-NP-MT-CC-DA 500 6 83 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2

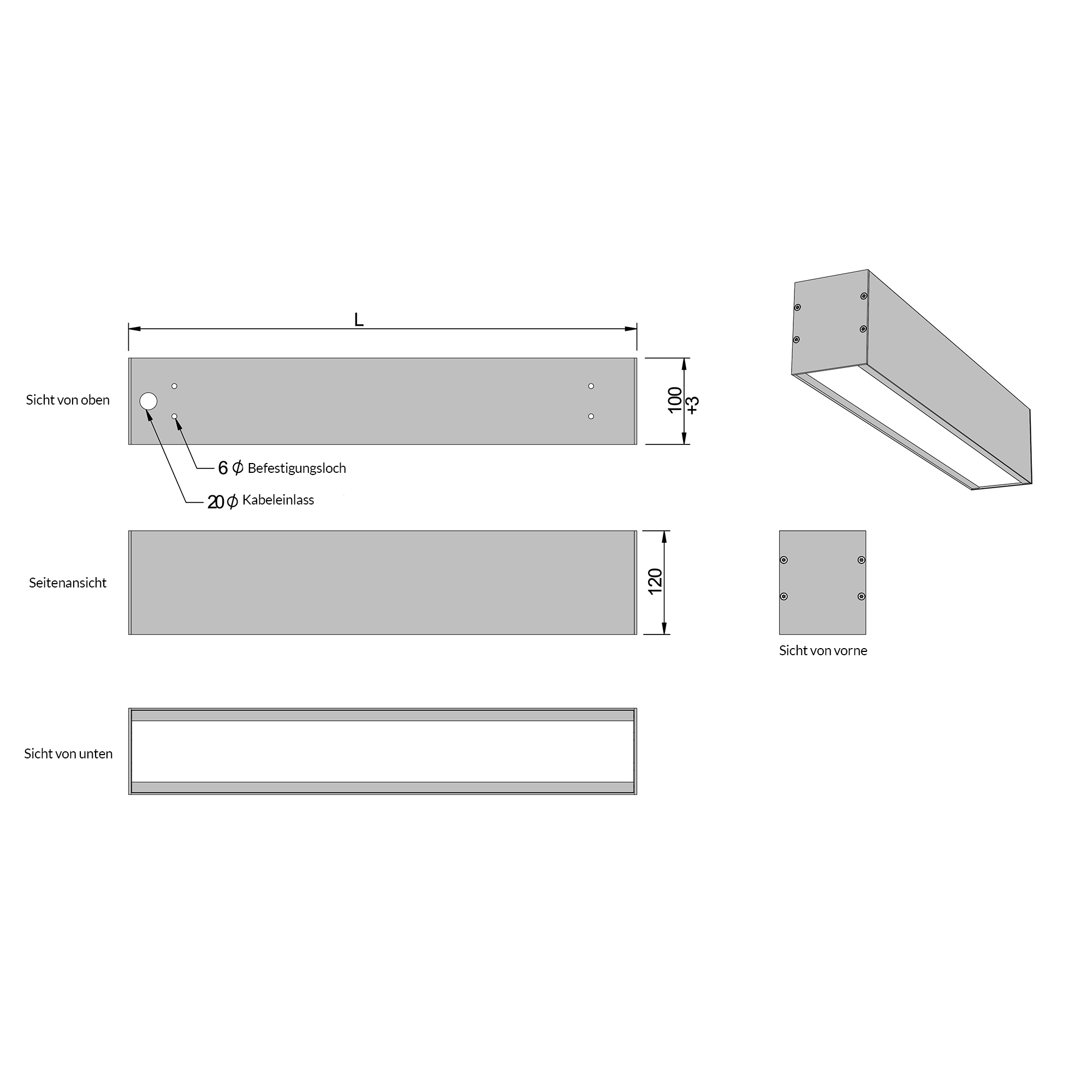

LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-2-L-NA-MT-CC-DA 520 6.4 81 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-2-M-NP-MT-CC-DA 970 10.4 93 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-2-M-NA-MT-CC-DA 970 10.4 93 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-2-H-NP-MT-CC-DA 1390 14.5 96 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-2-H-NA-MT-CC-DA 1350 14 96 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 5.2
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
L1151mm
GSTR-G2-4-L-NP-MT-CC-DA 1540 17.9 86 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-4-L-NA-MT-CC-DA 970 10.7 90 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-4-M-NP-MT-CC-DA 1840 20.9 88 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-4-M-NA-MT-CC-DA 1900 17.7 107 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-4-H-NP-MT-CC-DA 2660 29.6 90 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-4-H-NA-MT-CC-DA 2670 24 111 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 8.9
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
L1431mm
GSTR-G2-5-L-NP-MT-CC-DA 1170 14.9 78 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-5-L-NA-MT-CC-DA 1230 13.1 94 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-5-M-NP-MT-CC-DA 2400 27 89 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-5-M-NA-MT-CC-DA 2330 23.4 99 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-5-H-NP-MT-CC-DA 3335 34.3 97 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm
GSTR-G2-5-H-NA-MT-CC-DA 3350 30.3 110 4000
CRI Lebensdauer Treiber (bis zu h) LED-Lichtstromerhalt Gewicht (kg)
CRI>80 100.000 L₈₀B₁₀>72,000h 11
LED-Energieeffizienzklasse Abmessungen
C 120mm x 100mm

Optionen

weiß matt -MW
silber matt -MS
titan -MT
schwarz matt -MB
Ausführung Notlicht f. CEAG/Eaton-Baustein V-CG-S 4-400 W (f. Zentralbatteriesysteme) -EC
zusätzliche Sicherungsschrauben seitlich -X1

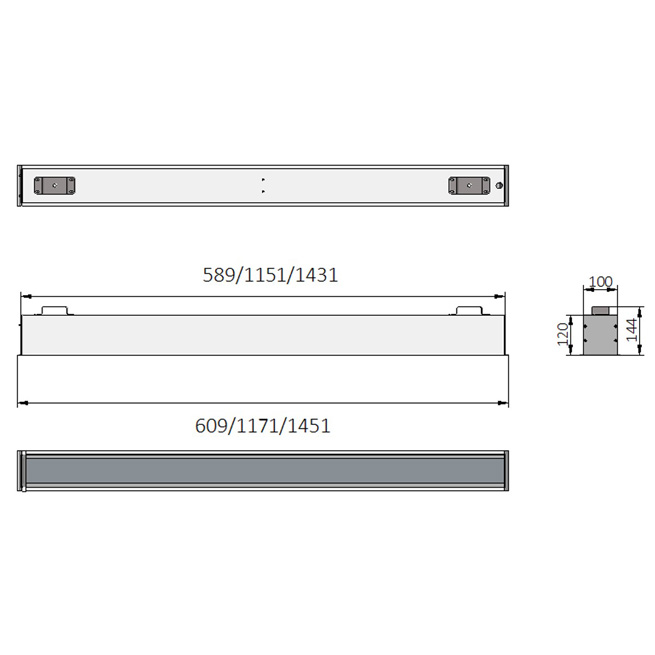

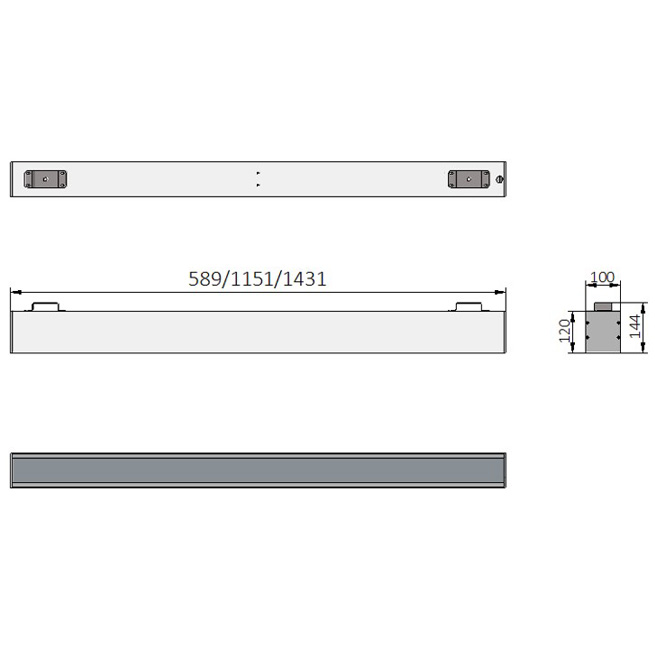

Abgehängt -S

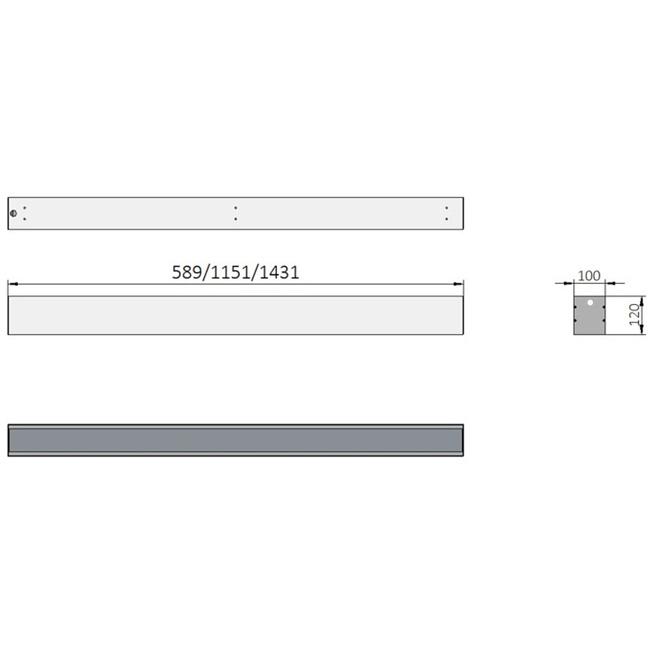

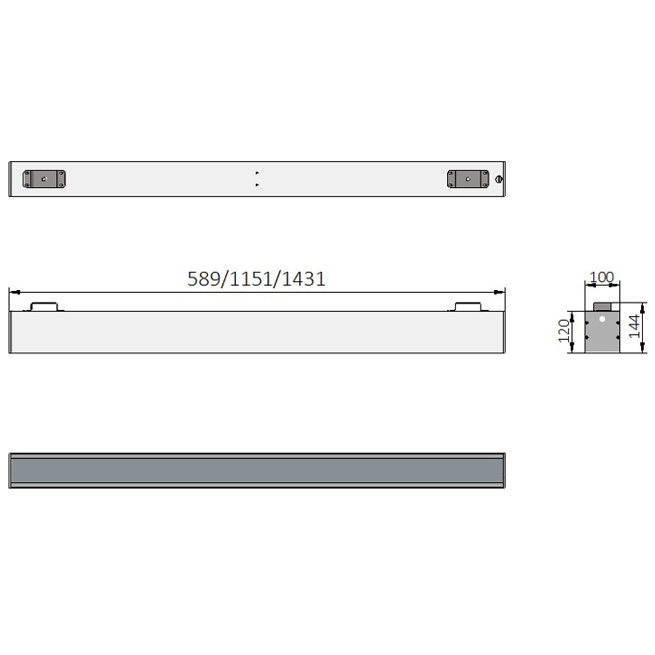

seitliche Kabeleinführung – einseitig – -1H
zusätzliche Sicherungsschrauben von unten -X2
DALI-2 Dimming/Monitoring -DA
Durchverdrahtung, 2 Stromkreise + Kanalabdeckung -L2
Bandanordnung Ende -CE
Bandanordnung Start -CS
Durchverdrahtung, 3 Stromkreise + Kanalabdeckung -L3
Bandanordnung Mitte -CM
DALI-2 System -DA

• Für Farboptionen ersetzen Sie bitte -MT mit dem erforderlichen Farbcode.
• DB InfraGO AG Listung: B 04.20.052.
• -EC Entfall des Überspannungsschutzes. Der Überwachungsbaustein ist i.d.R. beizustellen.
• -CS / -CM / -CE nur für 1500mm Leuchten.
• -L2 / -L3 nur für 1500mm Leuchten.
• Für Anfangs- oder Endleuchten einer Bandanordnung 3mm vom Maß für die Länge abziehen. Für mittlere Leuchten 6mm vom Längenmaß abziehen.
• Maximale Anzahl der Leuchten pro LS-Schalter:
Typ B10 MCB – 18 St. (für 589mm-Version)
Typ B10 MCB – 13 St. (für 1151mm- und 1431mm-Version).
• Für Ausführung ohne Überspannungsschutz und Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CA.
• Für Ausführung mit Überspannungsschutz und Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CB.
• Für Ausführung mit Einschaltstrombegrenzer ersetzen Sie bitte -CC mit -CD.

;
