Trackline

Trackline

IP66

IK16 (150J)

Pollerleuchten

SKI

HT40°C

Bahn und Beförderung

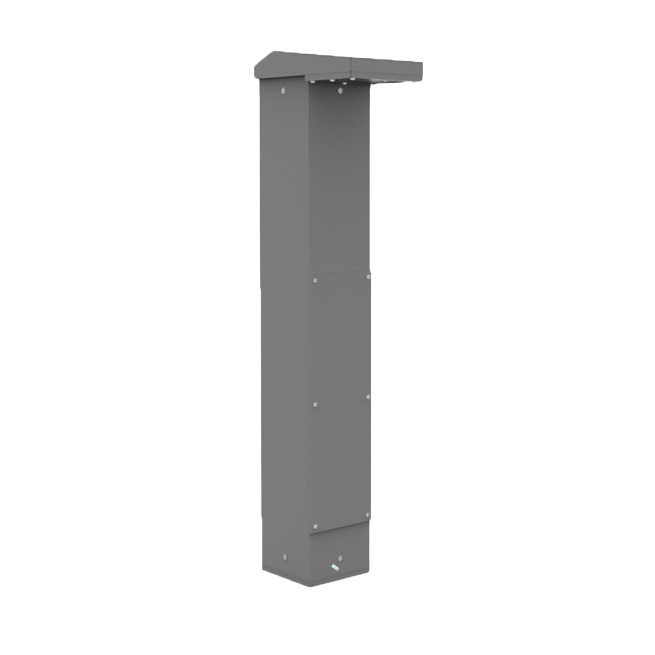

Trackline ist eine vandalismusresistente Pollerleuchte, die in zwei unterschiedlichen Bauhöhen erhältlich ist und speziell für den Einsatz in Bahnbetriebs- und Abstellanlagen entwickelt wurde.

Standardfarben

Konfigurator

Produktbeschreibung

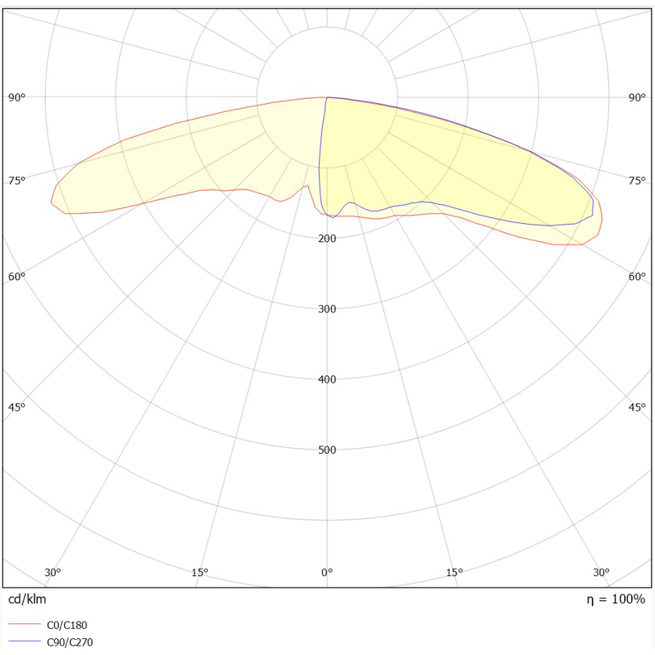

Das speziell entwickelte Design der Trackline gewährleistet eine Lichtabgabe von 0 % nach oben und bietet gleichzeitig eine breite, gleichmäßige Ausleuchtung. Dank der Wartungsklappe und dem herausnehmbaren Geräteträger im Leuchtenkopf ist die Wartung besonders einfach.

Mit Leuchtenabständen von bis zu 11,6 Metern bietet Trackline hervorragende Effizienz bei der Planung von Bahninfrastrukturen. Für Anwendungen an Oberleitungs- oder Stromschienensystemen kann ein 16-mm²-Erdungskabel integriert werden. Die Konstruktion ist für horizontale Belastungen bis 1,5 kN/m ausgelegt.

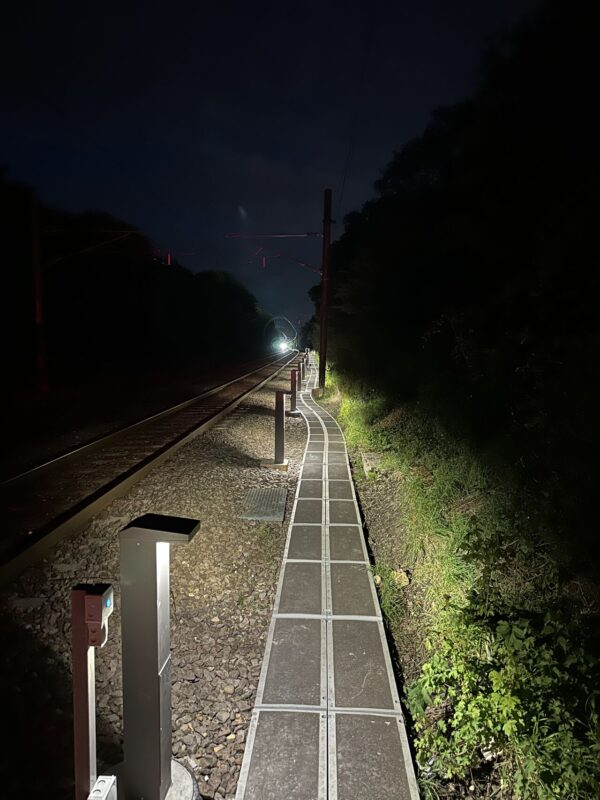

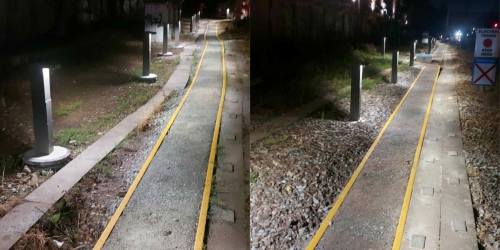

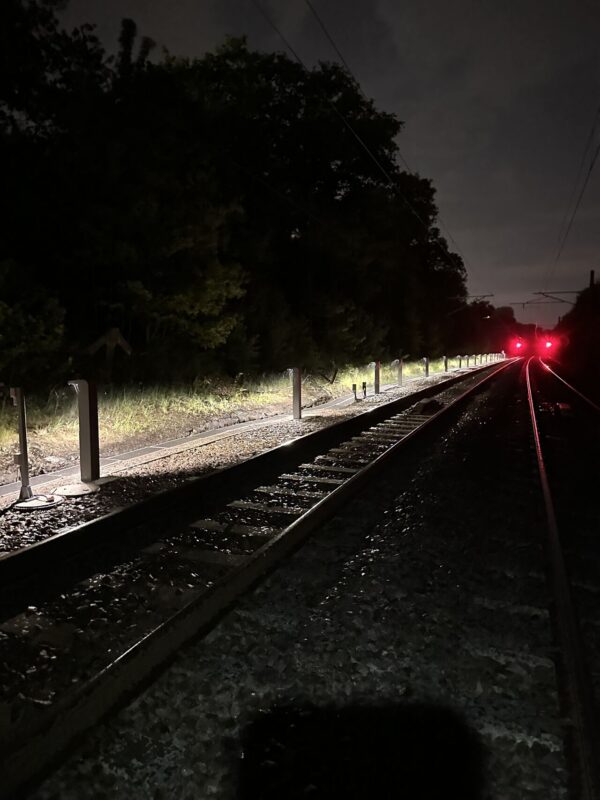

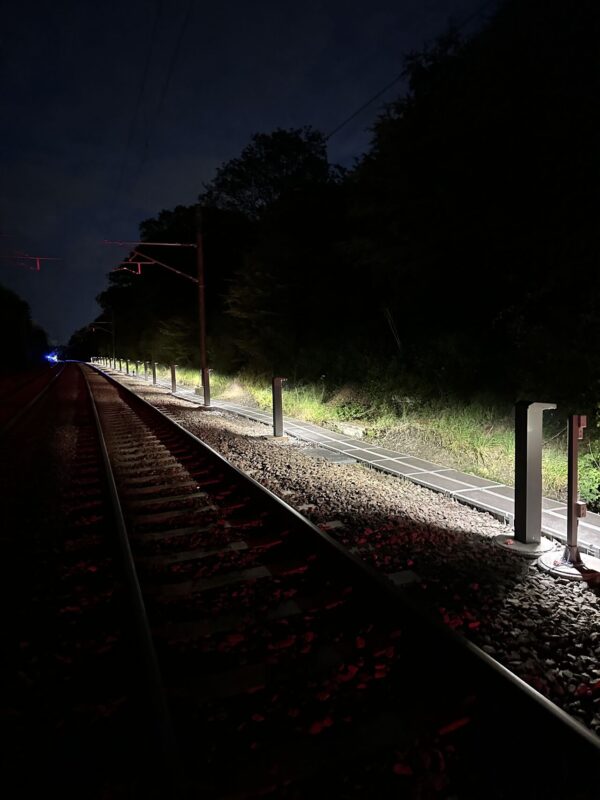

Typische Einsatzbereiche sind Abstellgleise, Gehwege für Triebfahrzeugführer und Wartungspersonal sowie weitere Bahnanwendungen, in denen eine strikte Begrenzung von Blendung und Streulicht erforderlich ist.

Weitere Details

IK16 (150J) Was bedeutet IK-Stoßfestigkeitsgrad?

IP66 (gilt nur für den Kopf) Was bedeutet IP-Schutzart?

Gehäuse: Aluminiumdruckguss mit verzinkten Stahlköpfen, extrem korrosionsbeständig.

Farbe: Polyester-Pulverbeschichtung – weitere Farboptionen.

Diffusor: Polycarbonat, außergewöhnlich schlagfest.

Geräteträger: Integriertes elektronisches Vorschaltgerät. Wird mit Sperrholzplatte zur Montage einer Anschlussdose oder Sicherungsabschaltung geliefert.

Montage: Bodenmontage, integrierte Bodenplatte.

Kabeleinführung: Vorrichtung für SWA-Kabeleinführung in der Basis.

Design Life: 30+ Jahre. Was ist Design Life?

Leuchtenlichtstrom (lm)	Höhe (mm)	Lux	Gleichmäßigkeit	Abstand (m)
345	1000	10	0,13	8,6
345	1000	11,2	0,25	7
633	1200	11,1	0,1	11,6
633	1200	16,6	0,25	8,3

Technische Daten

Trackline	Leuchtenlichtstrom (lm)	Leistung (W)	Lichtausbeute (lm/W)	Farbtemperatur (K)
1000mm
GTRK-1000-350N-MT	345	4.5	76	4000
	CRI	Lebensdauer Treiber (bis zu h)	High Temp (°C)	LED-Lichtstromerhalt
	CRI>80	100.000	40	L₈₀B₁₀>100,000h
	Lichtstrom Notlicht (lm)	Gewicht (kg)	LED-Energieeffizienzklasse	Abmessungen

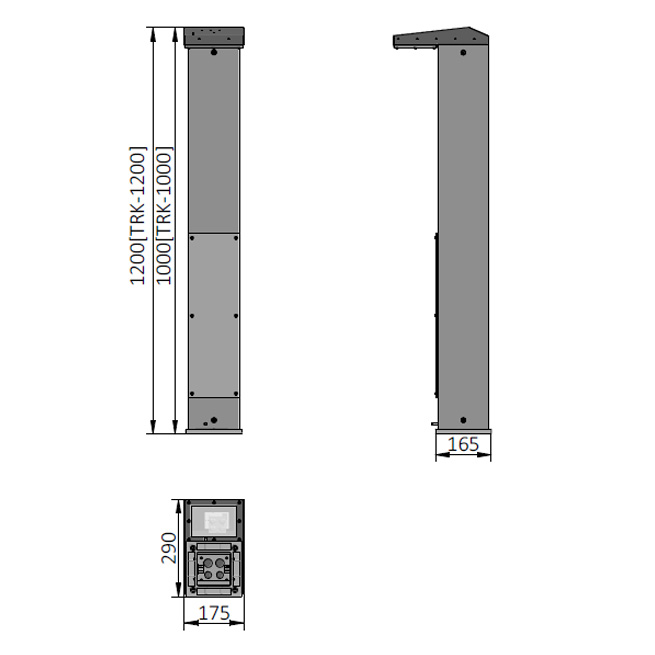

	379	12.7	D	280mm x 175mm
1200mm
GTRK-1200-350N-MT	345	4.5	76	4000
	CRI	Lebensdauer Treiber (bis zu h)	High Temp (°C)	LED-Lichtstromerhalt
	CRI>80	100.000	40	L₈₀B₁₀>100,000h
	Lichtstrom Notlicht (lm)	Gewicht (kg)	LED-Energieeffizienzklasse	Abmessungen
	379	13.7	D	280mm x 175mm
GTRK-1200-630N-MT	633	8.4	76	4000
	CRI	Lebensdauer Treiber (bis zu h)	High Temp (°C)	LED-Lichtstromerhalt
	CRI>80	100.000	40	L₈₀B₁₀>100,000h
	Lichtstrom Notlicht (lm)	Gewicht (kg)	LED-Energieeffizienzklasse	Abmessungen
	379	13.7	D	280mm x 175mm

Optionen

3h-Notlichtbatterie, Dauerschaltung, Selbsttest	-ES
DALI inkl. 3h-Notlichtbatterie, Dauerschaltung	-ED
3h-Notlichtbatterie, Dauerschaltung	-E3
titan	-MT
DALI-2 Dimming/Monitoring	-DA

• HT bezieht sich auf die Standardversion. Für andere Optionen (z.B. -E3) wenden Sie sich bitte an unseren Vertrieb unter +49 (0)30 / 51 06 20 20 oder senden Sie eine E-Mail an info@designplanleuchten.de.

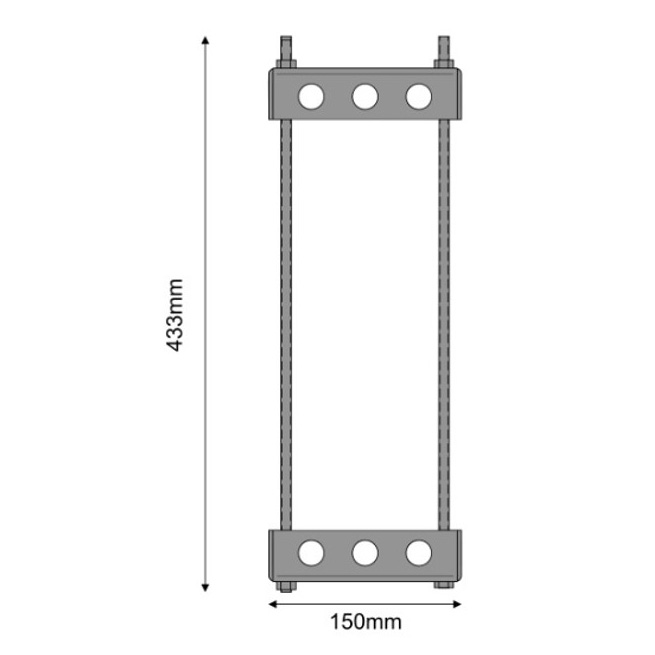

• Erdstück, Bestellcode GTRK-ROOT.
